成都绿水科技有限公司简介

成都绿水科技有限公司成立于2003年，自成立以来就专注于射流技术及其产品的研发、设计和制造。通过长期坚持不懈的努力， 建立了经验丰富的技术团队，能够为客户提供专业的射流技术解决方案。

成都绿水科技有限公司的射流器设计的产品目前分为两个系列:

适用于高效传质反应的GW射流器系列:

这种类型的射流器结构和工艺主要为高效传质过程设计，目前主要应用于污水处理过程中空气曝气、纯氧/富氧曝气、臭氧投加和臭氧尾气回用。

用于流体抽吸、输送各种特定用途的射流器系列

这些射流器的应用覆盖几乎所有的工业和民用领域。对于不同的应用场合和性能要求对应有花样繁多的结构和特定计算设计各种液液射流、波气射流、气气射流、 气固射流装置被用于完成诸如抽液抽泥、 抽真空、固体粉末输送、热力回收等工作目的。而以上功能只是其无限用途中的几个通例。

GW 射流传质器
射流器原理

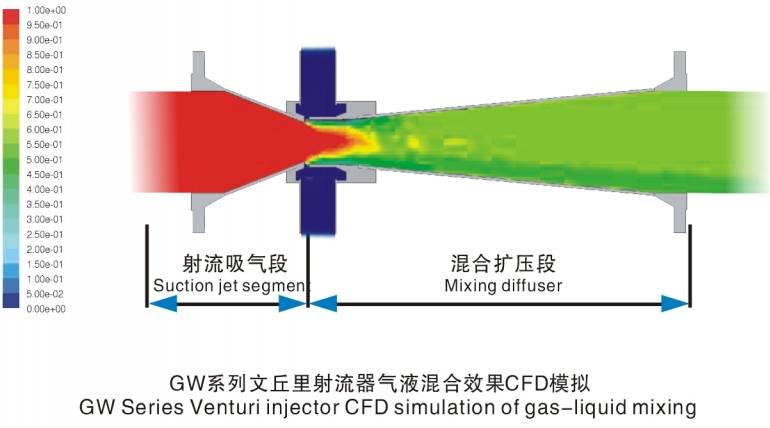

左图为第一次射流

动力泵出口带压流体从射流器入口进入到喷射腔内形成高速喷射流体。高速流体产生的压降使得待加入物质从吸入口被吸入到工作流体内与之混合由此形成的混合液通过扩散段到达射流器出口， 流速减慢压力回升(低于进口压力)。射流器的结构专为高效混合设计，工作压力范围宽，进出口之间仅需很小压差即可形成负压。

射流器原理

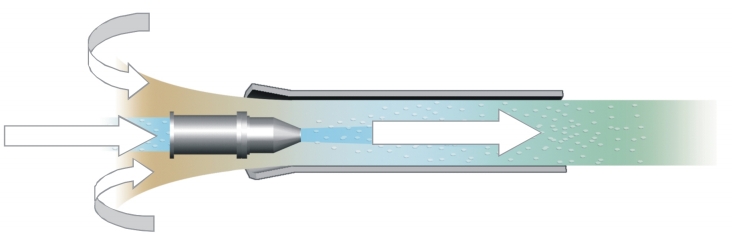

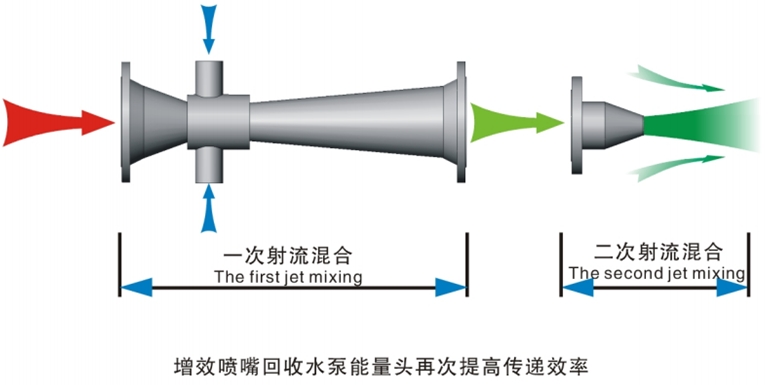

左图为第二次射流

从射流器出口来的混合液经特殊设计配合的增效喷嘴射入池/容器/管道内，吸引周围4-5倍的流量与之混合，提高吸入物质在主体流体中的混合效率。

污水处理用GW射流器系列

GW射流器为污水处理行业提供了一种替代鼓风曝气和机械曝气的新型曝气技术。它具备以下技术优势:

  • 更高的氧转移效率，较少供气量需求，能耗低
  • 管路及安装简单,占地小
  • 不堵塞、不老化、耐腐蚀、维护少
  • 长期运行性能不衰减
  • 运行噪音小
  • 不放水也可安装完成技术改造

GW射流器用途:

  • 更高的氧转移效率，较少供气量需求，能耗低
  • 管路及安装简单,占地小
  • 不堵塞、不老化、耐腐蚀、维护少
  • 长期运行性能不衰减
射流器安装

GW射流曝气系统

GW 射流器在自然吸气、鼓风加压供气、纯氧/富氧不同供气条件下具备不同的充氧能力，从小到大能力弹性相当大，可以成两倍到三倍地增加。

因此，GW射流曝气系统既可以单纯地按自然吸气方式、或鼓风加压供气方式、或纯氧/富氧方式来设计，从而满足不同条件客户的需求;也可以根据客户近期、中期和远期规划， 设计用一套GW射流曝气系统通过采用自然吸气、 或鼓风加压供气、或纯氧/富氧不同的运行模式，来满足低负荷、满负荷和增加负荷各个时期的污水处理需求降低投资风险和成本。

射流器曝气
射流器曝气

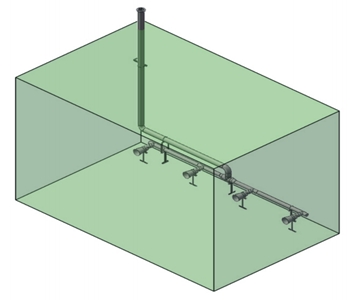

配套喷嘴分为两个类型:深水型(4m及以上)和浅水型(3m及以下)，从而保证无论水有多深，也能保证高氧转移效率。客户不需要考虑担心水深问题，

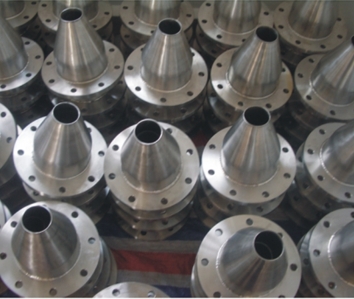

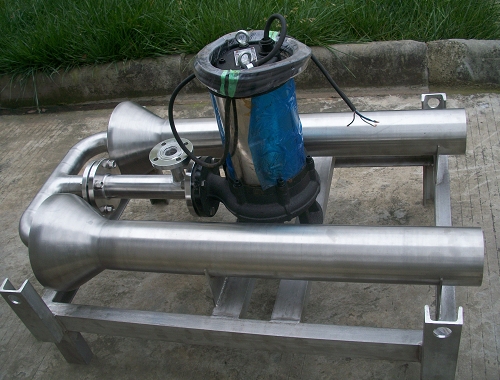

GW 二次射流增效喷嘴
增效喷嘴安装

增效喷嘴的作用:

1:利用射流器出口来的混合液与池中液体的浓度差进行二次传质。

2:用剩余压头完成搅拌混合均匀的过程。

增效喷嘴安装 增效喷嘴

等效水深:

采用导流筒结构二次喷射增效装置可在不加深水池高度的情况下，延长气体与水体的接触时间， 从而起到与加高水深相同的效果。因而GW射流器对使用水深无限制。

GW射流曝气器型号和参数

GW系列射流器型号和参数:

型号 进出口 吸入口 长度 动力流量(m3/h) 进口压力(kgf/cm2)
GW200 DN50 DN50 267mm 7.5-33 0.35-7.03
GW300 DN80 DN50 390 17-74 0.35-7.03
GW400 DN100 DN50 551 30-103 0.35-4.02
GW800 DN150 DN65 766 82-303 0.35-4.92
GW1200 DN200 DN100 1075 130-480 0.35-4.92
GW3600 DN300 DN150 1576 274-1010 0.35-4.57

增效喷嘴型号和参数:

型号 进口 工作流量 服务宽度 服务长度
N20 DN50 4.7~12.6 <=1.5 3~7
N30 DN80 10.7~28.3 <=2 3~7
N40 DN100 19.0~50.2 <=2.5 3~7
N50 DN100 29.7~ 78.5 <=2.5 3~7
N60 DN150 42.7~113.1 <=3 3~7
N70 DN150 58~154 <=3.5 3~7

表中长度及吸入口尺寸根据压力及其他实际条件会有所变动。

材料一般为不锈钢304/316/316L，也可根据需要选用其他材料。

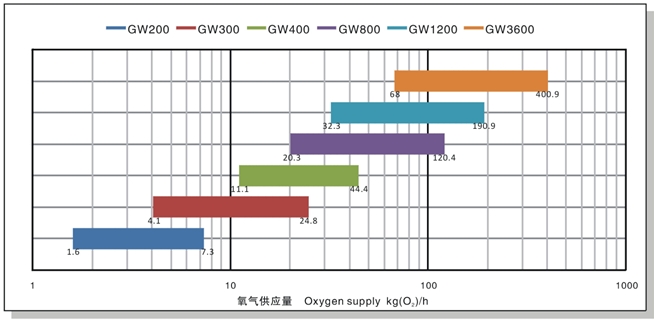

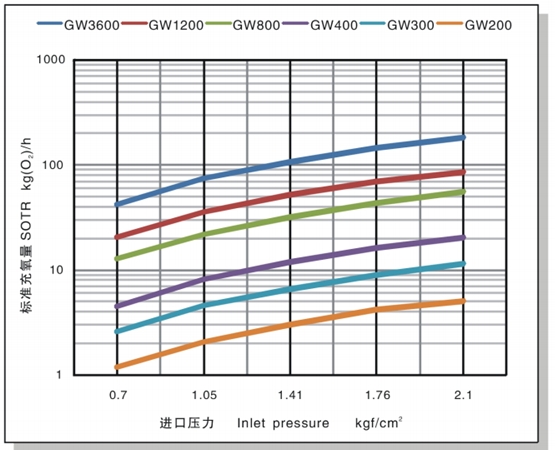

GW自吸射流曝气标准充氧量
臭氧投加射流器曲线图

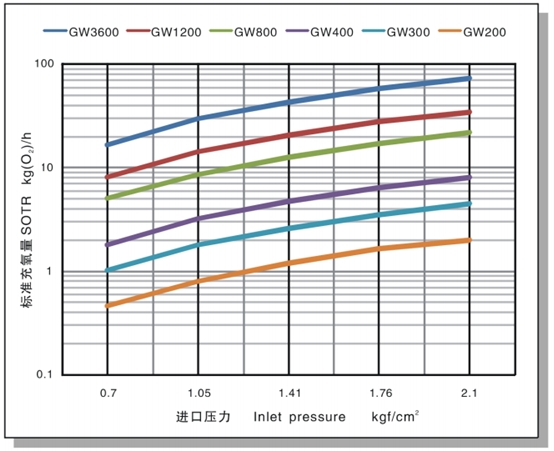

GW鼓风加压射流曝气标准充氧量
臭氧投加射流器曲线图

GW射流器用于臭氧投加

随着污水处理排放标准的提升，臭氧用于污水深度处理日趋广泛。GW射流传质系统，由于具备高传质效率、性能长期稳定可靠， 寿命长、适于各种水深、不堵塞、投资省、安装施工方便，可以不放水施工改造等特点，为满足客户进行污水深度处理需求，提供了高效可靠的技术手段。

臭氧投加射流器

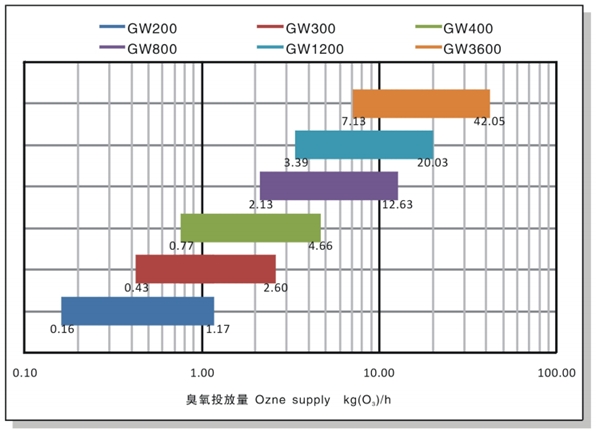

臭氧传质效率受水深，气水比，停留时间，水质，pH，水温，水压，臭氧浓度等一系列因素影响。在设计中要做到既保证很高的臭氧转移效率，又保证较低的动力消耗，是一个专业性的事情。 依托多年的研究和工程实践经验，我们的专业技术人员为客户提供优化选型服务。下图仅供初步选型使用。

臭氧投加射流器曲线图

GW射流器用于臭氧尾气回用

极大部分臭氧在污水池进行氧化反应之后又回到氧气形态。将这部分氧气抽取用于曝气，取代原有空气曝气系统，将极大降低曝气电耗，从而降低污水处理厂的综合运行成本。 GW射流器系统因其抽气能力大、传质效率高、安全性高安装简便(可不放水安装)、性能长期稳定可靠，成为这一应用领域的最优选择。

臭氧投加射流器

GW射流器用于纯氧曝气

纯氧曝气的关键之一是在动力水泵水量选择和氧转移效率之间进行平衡和优化。我们的专业经验帮助客户达到尽量节省能耗的目标。

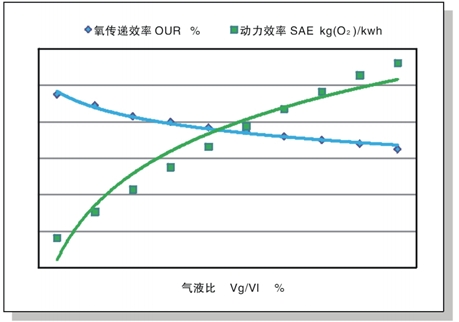

射流曝气曲线图
射流曝气曲线图

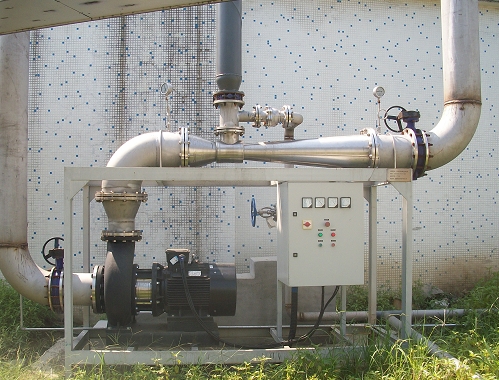

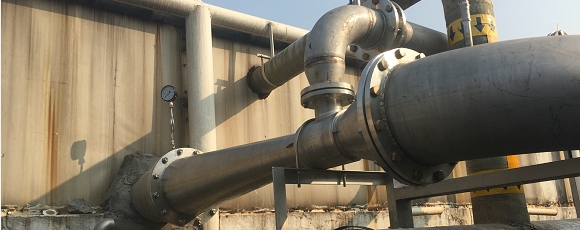

GW射流器的安装

GW射流器的安装设计，是根据每一个具体客户的现场实际情况，因地制宜、量体裁衣进行的。因此安装设计的具体方案千变万化， 多种多样。尽管如此，安装方式可分为以下两类:

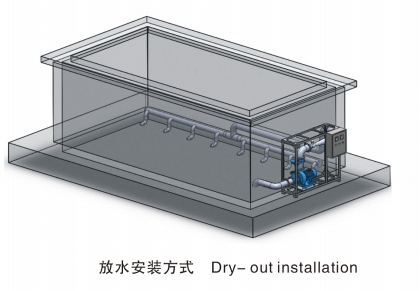

射流器安装

适用于新建设施和方便放水的情况

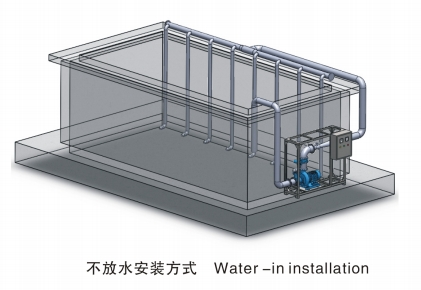

射流器安装

这使得客户能在不影响不中断生产的情况下完成他们的技术改造项目。

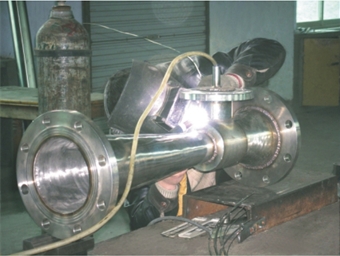

GW流体射流(喷射)器

通常工业、民用及军用场合都具备有带压的水、油、空气、氮气或蒸汽等资源，这些流体都可以作为喷射器的动力介质，解决成千上万的各种应用问题。 诸如:液体或固体的抽吸输送、空气或其他气体的抽吸输送、真空制备、液体或气体升压。流体混合、热力回收加热液体、气体洗涤、不一而足……

1: 比较优势:

2: 没有任何运动部件，结构简单。

3: 不需要维护检修，性能稳定不衰减。

4: 操作控制最为简单。

5: 可以安装在极端困难的地方工作。

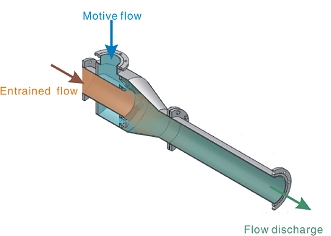

流体射流器

GW液抽液射流器

GW52000抽水性能数据表

动压(PI) 0.7 1.1 1.4 2.1 2.8 3.5 4.2 4.9 5.6
背压 Qs
0.01 9.0 11.0 12.7 13.8 13.1 12.7 12.4 12.2 12.0
0.07 6.4 8.9 10.8 13.8 13.1 12.7 12.4 12.2 12.0
0.14 3.9 6.8 9.0 12.5 13.1 12.7 12.4 12.2 12.0
0.21 1.7 4.8 7.3 11.1 13.1 12.7 12.4 12.2 12.0
0.28 3.0 5.6 9.6 11.5 12.7 12.4 12.2 12.0
0.35 1.1 3.9 8.2 11.5 12.7 12.4 12.2 12.0
0.49 0.8 5.5 9.1 12.0 12.4 12.2 12.0
0.70 1.6 5.6 8.8 11.6 12.2 12.0
1.06 3.7 6.8 9.6 12.0
1.41 2.2 5.3 7.9
1.76 1.0 3.9
动力水量 3.9 4.8 5.6 6.6 7.3 8.0 8.6 9.1 9.7
水功率 0.08 0.14 0.21 0.38 0.56 0.76 1.0 1.2 1.5
规格 GW52000-25 GW52000-50 GW52000-80 GW52000-100 GW52000-125 GW52000-150 GW52000-200
能力系数 0.25 1 2.56 4 6.3 9 16
名词术语 动压 背压 动力水量 抽水量 水功率 吸入压力
单位 barg barg m3/h m3/h kw 1bar

能力=(GW52000-50数据)x能力系数f Capacity=(DataofGW52000-50)*f

表中数据为标准设计规格，如与客户所需条件不符，请与我公司联系来满足客户实际需求

GW液抽液射流器应用示例

射流器

增加水泵吸上高度-深井取水

机械水泵在作初始启动后，其出水的一部分作为射流器动力水将低处的水吸入并提升至机械水泵的吸程范围。吸水量的多少取决于水井深度和机械水泵。

泥沙抽吸输送

在被抽吸流体为泥沙的情况下，射流器喷射腔内为环形布置的喷嘴，动力水由径向进入喷嘴，泥沙从轴向被吸入和输送以减小阻力损失。 泥沙的抽吸能力与泥沙含量、输送距离和高度以及动力水泵相关。 这种结构的射流器还可用于:渔业的捕捞和转移输送作业;辅助大型机械泥浆泵初始启动;

GW液抽气射流器

GW52000吸空气性能数据表

动压(PI) 0.7 1.1 1.4 2.1 2.8 3.5 4.2 4.9 5.6
背压(PI) Qs
0.00 5.2 6.3 7.3 9.0 10.3 11.6 12.7 13.7 14.6
0.07 4.1 5.5 6.6 8.4 9.8 11.1 12.3 13.3 14.3
0.14 2.9 4.6 5.9 7.8 9.3 10.7 11.9 12.9 13.9
0.21 1.5 3.6 5.0 7.2 8.8 10.2 11.4 12.5 13.6
0.28 2.5 4.2 6.5 8.3 9.8 11.0 12.2 13.2
0.35 1.1 3.2 5.8 7.7 9.3 10.6 11.8 12.9
0.49 0.7 4.3 6.5 8.3 9.7 11.0 12.1
0.79 1.5 4.5 6.6 8.3 9.7 10.9
1.06 3.3 5.5 7.3 8.8
1.41 2.1 4.3 6.4
1.76 1.0 3.5
动力水量Qi 3.2 3.9 4.5 5.5 6.3 7.1 7.7 8.3 8.9
水功率Wp 0.1 0.1 0.2 0.3 0.5 0.7 0.9 1.1 1.3
规格 GW52000-25 GW52000-50 GW52000-80 GW52000-100 GW52000-125 GW52000-150 GW52000-200
能力系数 0.25 1 2.56 4 6.3 9 16
名词术语 动压 背压 动力水量 抽水量 水功率 吸入压力
单位 barg barg m3/h m3/h kw 1bar

能力=(GW52000-50数据)x能力系数f Capacity=(DataofGW52000-50)*f

表中数据为标准设计规格，如与客户所需条件不符，请与我公司联系来满足客户实际需求

GW液抽气射流器应用示例

排空气体:

在很多工民用场合都会有将气体从密闭空间排出的需求，抽负压辅助启动水泵就是其中一例。一般情况下，水泵启动需要排空的容积都不大，因此只需有适当压力的动力流体(水或加压空气)就可做到这一点。 在某些电驱动排风机不宜使用的危险场合，射流排气也会成为安全不错的选择。

抽气保压:

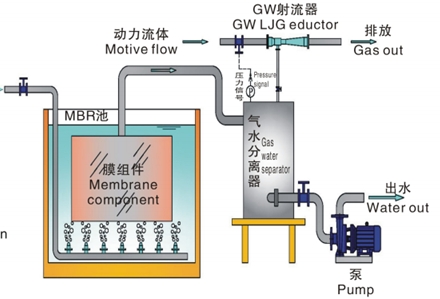

有的装置设备一方面需要保持一定的压力，另一方面又有气体进入或产生，在这种情形下，使用射流器可以达到抽气保压的目的。如上图污水处理中的MBR装置， 当气水分离器的压力升高时，压力信号输出致使射流器动力流量阀自动开启，射流器工作吸排气， 直到负压达到指定值时阀门关闭停止排气，从而使其压力维持在一定的负压范围之内。动力流体现场都具备，因此这种方案不占地、投资省还节约电耗。

液气射流器原理图

GW水喷射真空泵

GW水喷射真空泵性能数据表

水射流器真空泵型号 GW52000-25 GW52000-50 GW52000-100 GW52000-150 GW52000-200 GW52000-250
抽吸口及出口管道规格 DN25 DN50 DN100 DN150 DN200 DN250
水压(mH2O) 25 25 25 25 25 25
水量(m3/h) 1.7 6.6 26 60 106 165
真空度(bar) 0.03 0.03 0.03 0.03 0.03 0.03
平均抽速(m3/h)) 1.2 5 20 45 79 124
最大抽速(m3/h) 2.0 8 33 73 130 203
水功率(Kw) 0.11 0.44 1.78 4.00 7.11 11.1
抽吸容积/每10分钟(L) 55 220 900 2000 3500 5500
备注:抽速含饱和蒸汽量

GW气水喷射器

GW62000气水喷射器性能数据表

Pc 1.04 1.08 1.12 1.16 1.20 1.40 1.60 1.80
Pi Qi Gi Suction Volume
2 85 1.2 601 347 76
2.5 107 1.5 760 570 364 141
3 128 1.8 862 715 553 378 189
4 171 2.4 984 888 783 667 541
5 213 3.0 1047 984 913 833 745
6 256 3.6 1081 1039 991 935 874 745
7 299 4.2 1096 1070 1038 1000 956 649
8 341 4.8 1099 1085 1066 1041 1011 785 429
9 384 5.4 1095 1090 1080 1066 1048 884 606
10 427 6.0 1084 1086 1080 1078 1068 956 741 422

GW气固喷射器

GW62000气固喷射器性能数据表

OutLet Pressure 1.04 1.08 1.12 1.16 1.20 1.40 1.60 1.80
Pi Qi Gi Suction Volume
2 85 1.2 601 347 76
2.5 107 1.5 760 570 364 141
3 128 1.8 862 715 553 378 189
4 171 2.4 984 888 783 667 541
5 213 3.0 1047 984 913 833 745
6 256 3.6 1081 1039 991 935 874 745
7 299 4.2 1096 1070 1038 1000 956 649
8 341 4.8 1099 1085 1066 1041 1011 785 429
9 384 5.4 1095 1090 1080 1066 1048 884 606
10 427 6.0 1084 1086 1080 1078 1068 956 741 422

能力=(GW52000-50数据)x能力系数f Capacity=(DataofGW52000-50)*f

表中数据为标准设计规格，如与客户所需条件不符，请与我公司联系来满足客户实际需求

GW气固|气水喷射器的应用示例

气力抽提:

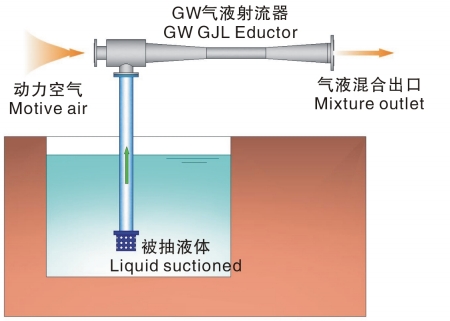

在有压力空气或其他气源可利用，或使用机械泵很困难或不适用的条件下。 用有压气源可以完成液体抽吸的任务。典型的例子之一是液体无稀释取样。动力气体通过射流器喷嘴产生的负压可以对管道、容器的液体进行连续或间断取样以供分析。

气力输送:

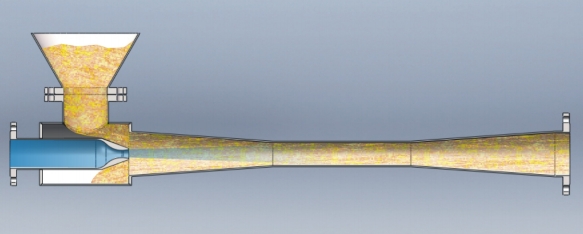

必须在干燥条件下输送固体时，可以用压力空气或氮气输送固体。颗粒状物料在动力气体的喷射吸入效应下进入吸入腔并与气体一起流动， 气固混合体在混合后经过扩散段升压后输送到接受点时气固分离。

气水喷射器
气固喷射器

GW射流泥浆泵

GW44120射流泥浆泵性能数据表

射流泥浆泵规格 GW44120-100 GW44120-150 GW44120-200 GW44120-250 GW44120-300
接口尺寸
动力接口(mm) 65 100 125 150 200
抽吸口(mm) 100 120 150 200 250
出口(mm) 100 150 200 250 300
性能参数
动力水压(mH2O) 90 90 90 90 90
动力水量(m3/h) 40 85 120 180 300
抽吸量(m3/h) 45 110 160 260 440
杨尘(mH2O) 5 5 5 5 5
射流泥浆泵

GW气体洗涤分离器

文丘里射流洗涤器目前已被各类工业用于处理废气，由于射流产生负压，可以抽吸各类高温、粉尘、腐蚀、有毒有害等气体，高速喷射的洗涤剂冲击可以去除颗粒污染物， 有害气体和臭味通过吸收和化学作用去除，可以达到很好的洗涤除尘及化学吸收的效果(99.5%)，满足下游工艺的使用或合格排放的要求。

作为一种高效废气处理设备，射流洗涤具备除尘能力强、废气和臭味去除率高、适应高湿气体处理、耐腐蚀、不惧处理物毒性等特性，因此被广泛用于各种工民用废气处理中。

为满足不同处理负荷的要求，射流喷嘴为可更换型式。水气混合液排出后通过气液分离器气水分离，让排放气体含湿量尽可能低以确保处理效果。

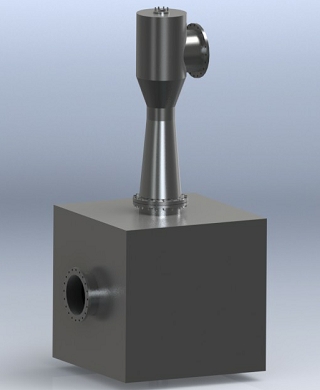

洗涤分离器
洗涤分离器

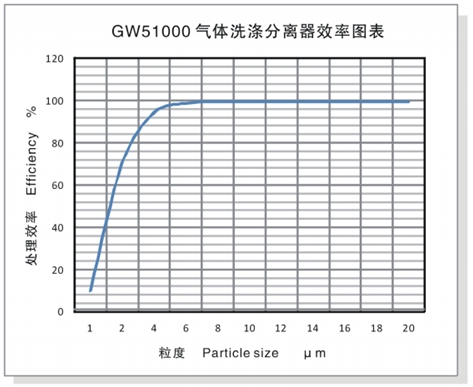

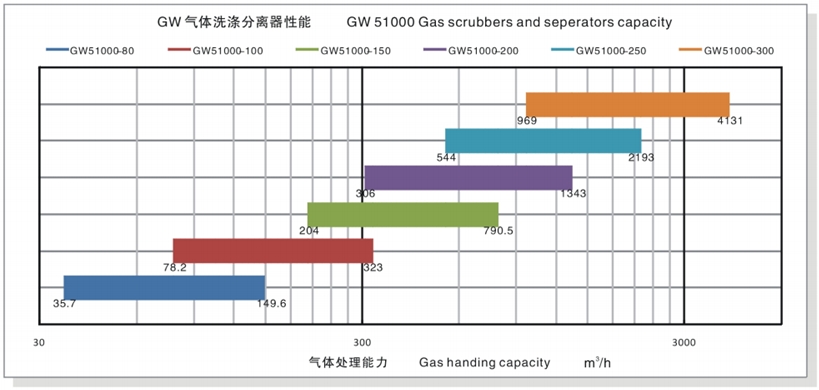

GW气体洗涤分离器性能

处理能力可按客户需求设计,去除效率还取决于喷嘴进口压力、颗粒负荷总量和密度等因数。

气体洗涤分离器

烟气洗涤及氧化处理

来自洗涤过程的液体混合物可能需要进一步的氧化反应，例如去除二氧化硫，获得合格副产品的过程。 GW射流曝气器是一种理想的替代鼓风机的曝气增氧设备，其具有以下优势:

  • 1: GW射流曝气器可产生微小气泡，提供较大的气液接触面积和较长的反应时间，从而可达到较高的氧转移效率。
  • 2: 没有活动部件，不会堵塞，具有良好的运行可靠性。
  • 3: 具有强大的搅拌能力。
  • 4: 结构简单，使用寿命长。
烟气洗涤器
烟气洗涤器

GW超临界气体射流器

高压气体喷射器中，通过超音速的方式实现负压抽吸以及动量交换，可以将低压的引射介质提升至中压，进行输送。 常用于对低压的各类煤气、天然气、蒸汽等的回收与利用，甚至可以取代部分的机械压缩级。

GW超临界空气射流器性能数据表

Air GW63160-25 GW63160-50 GW63160-75 GW63160-100
Pi Pc Gi Gs Gi Gs Gi Gs Gi Gs
2.5 1.05 27 86 107 343 427 1374 1042 3354
2.5 1.11 27 43 107 171 427 683 1042 1667
2.5 1.15 27 0 107 0 427 0 1042 0
3 1.09 32 85 128 338 512 1352 1250 3302
3 1.15 32 42 128 169 512 676 1250 1650
3 1.20 32 0 128 0 512 0 1250 0
4 1.17 43 82 171 329 683 1314 1667 3208
4 1.23 43 43 171 171 683 683 1667 1667
4 1.29 43 0 171 0 683 0 1667 0
5 1.25 53 80 213 320 853 1282 2083 3129
5 1.32 53 40 213 160 853 640 2083 1563
5 1.38 53 0 213 0 853 0 2083 0
10 1.68 107 73 427 291 1707 1162 4167 2838
10 1.76 107 36 427 85 1707 580 4167 1417
10 1.85 107 0 427 0 1707 0 4167 0

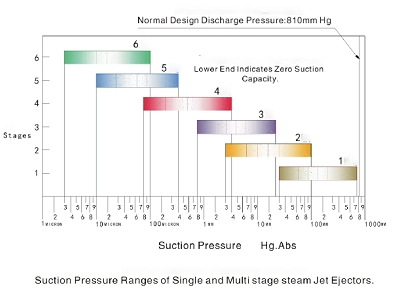

GW蒸汽喷射真空泵

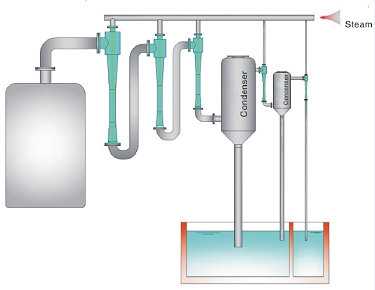

蒸汽通过膨胀喷嘴喷射将压力能转换为速度动能，产生真空吸入流体混合并在扩散段速度减慢压力回升到克服出口背压值排出。 除用作真空泵用之外，这种特性为蒸汽射流获得了广泛的用途，如除气、吸收、干燥、过滤、吸热、混合、蒸馏等。

蒸汽喷射真空泵
蒸汽喷射真空泵

GW蒸汽喷射真空泵性能数据表

5级喷射真空泵 4级喷射真空泵 3级喷射真空泵
工作真空 Pa 6 60 600
极限真空 Pa 1.3 10 100
蒸汽压力 bara 5 5 5
抽速 L/s 25000 24000 18000
抽吸空气量 kg/h 3 5 13
抽吸蒸汽量 kg/h 0 22 186
抽吸当量蒸汽量 kg/h 3 27 200
蒸汽量消耗 kg/h 1850 1800 1600
冷却水消耗 t/h 150 150 150

GW低压气气喷射器

GW52000低压气气喷射器性能数据表

OutLet Pressure 1.02 1.03 1.04 1.06 1.08 1.1 1.12 1.14 1.16 1.18 1.20
Pi Qi Gi Suction Volume
1.25 130 1.7 235 206 176 110 40
1.30 136 1.77 251 227 202 147 87 24
1.35 141 1.84 265 245 223 176 124 69 11
1.40 146 1.91 277 259 240 199 153 104 52
1.45 151 1.98 288 273 256 219 178 134 87 38
1.50 157 2.04 299 285 269 236 200 160 116 71 24
1.55 162 2.11 308 296 282 252 219 182 142 100 56 11
1.60 167 2.18 318 306 293 266 236 202 165 126 85 42
1.65 172 2.25 327 316 304 279 251 220 186 149 110 70 28
1.70 177 2.32 335 325 315 292 265 237 205 170 134 95 55
1.75 183 2.39 343 334 324 303 279 252 222 190 155 118 80
1.80 188 2.45 351 343 334 314 292 266 238 208 175 140 104
1.85 193 2.52 359 351 343 324 303 280 254 225 194 160 125
1.90 198 2.59 367 360 352 335 315 293 268 241 211 179 146
